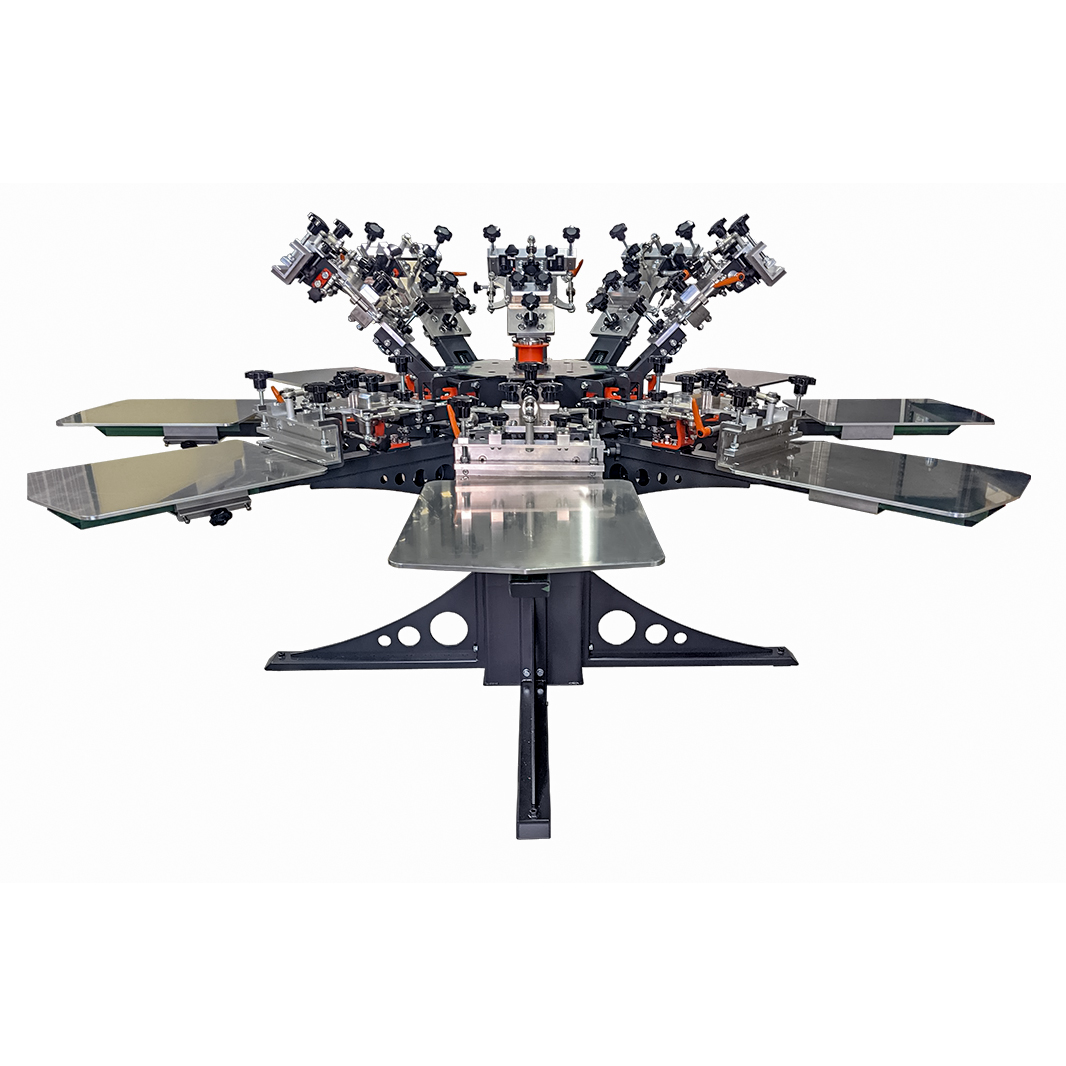

アルタカ製 SAT-series ハイスペック手刷りスクリーン印刷機
最新にして最高品質。時間短縮と高生産性を達成するアッパークラス印刷機
SATシリーズは、アルクラフトスタンド型手刷りスクリーン印刷機ラインナップの上位モデルです。
高精度なマイクロレジストレーションヘッド機構を標準搭載し、時間短縮と高生産性を実現します。
操作性はATシリーズを継承しつつ、4個の高精度テーパーローラーベアリングや強度2段階調整式ヘッド昇降バネを採用し、耐久性も向上。プリントボードには熱に強く劣化の少ないアルミ製を標準装備しています。 吉川化工株式会社は、メーカーであるアルタカ株式会社の正規代理店です。
関連画像
※画像クリックで拡大表示が見られます。
使用用途
高精度・高生産性が求められる現場に
- Tシャツ、アパレル製品への精密な多色刷り
- 時間短縮と高い生産性が求められるプロフェッショナルの現場
- 6色、8色、10色（受注生産）の多色印刷に対応
特徴

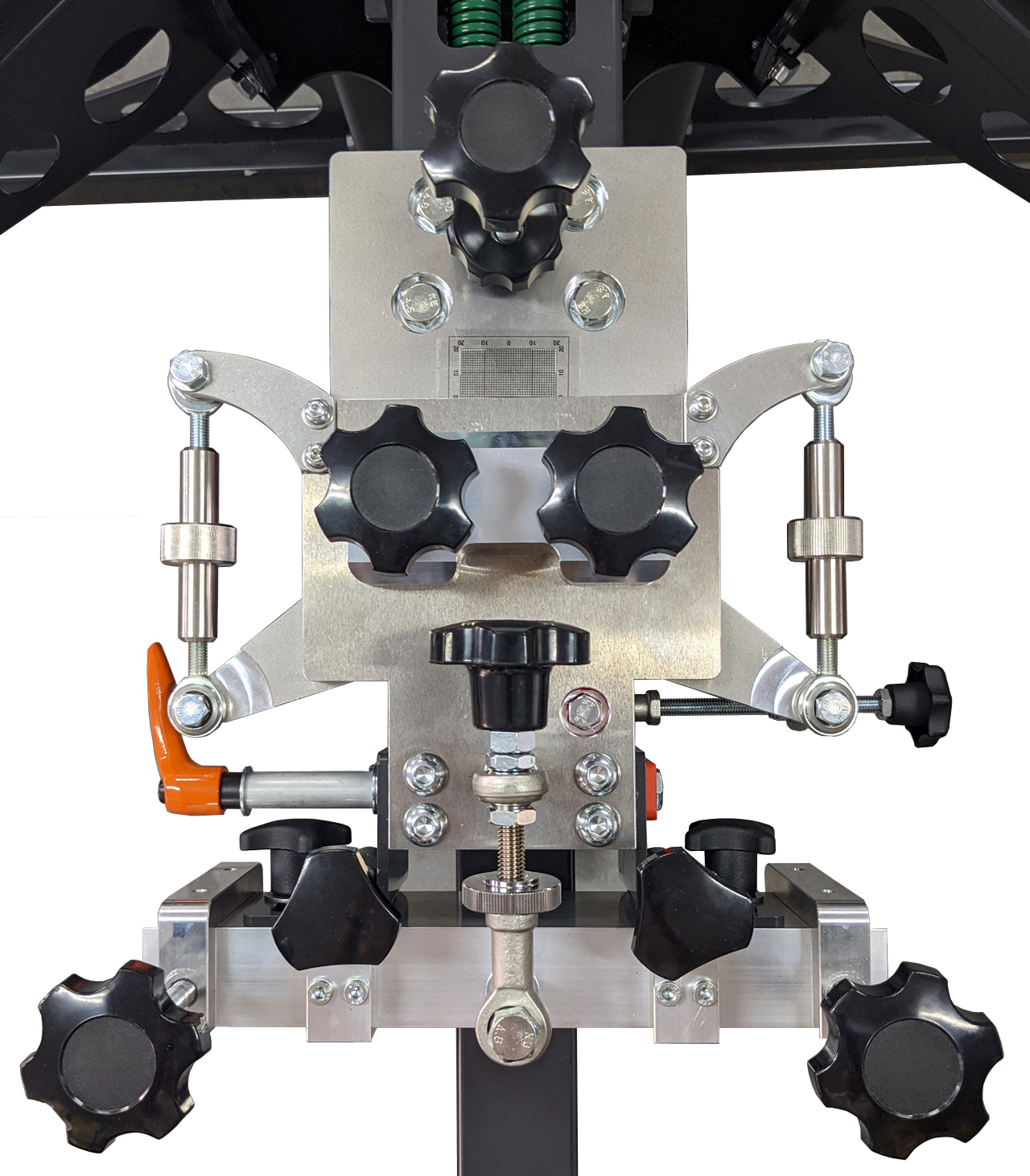

高精度マイクロレジストレーションヘッド
- 左右独立Y軸調整ノブとX軸調整ノブにより、迅速かつ高精度な版位置合わせが可能です。
- オフコンタクト（高さ）とチルト（角度）も各調整ノブで微調整でき、工具を使わずロックレバーで簡単に固定できます。
強度調整可能な圧縮バネ
- 疲労によって破断しにくい圧縮バネを採用し、耐久性が向上しました。
- バネ固定ブロックの向きを変えることで、ヘッドの昇降強度を2段階に変更可能です。オプションでさらに強度の高いバネも選択できます。
位置確認メジャー
- スクリーン版のX軸・Y軸の現在位置を即座に確認できる位置確認メジャーを実装。各ヘッドの座標把握や原点復帰を目視で確認でき、より正確かつ素早い調整が可能です。

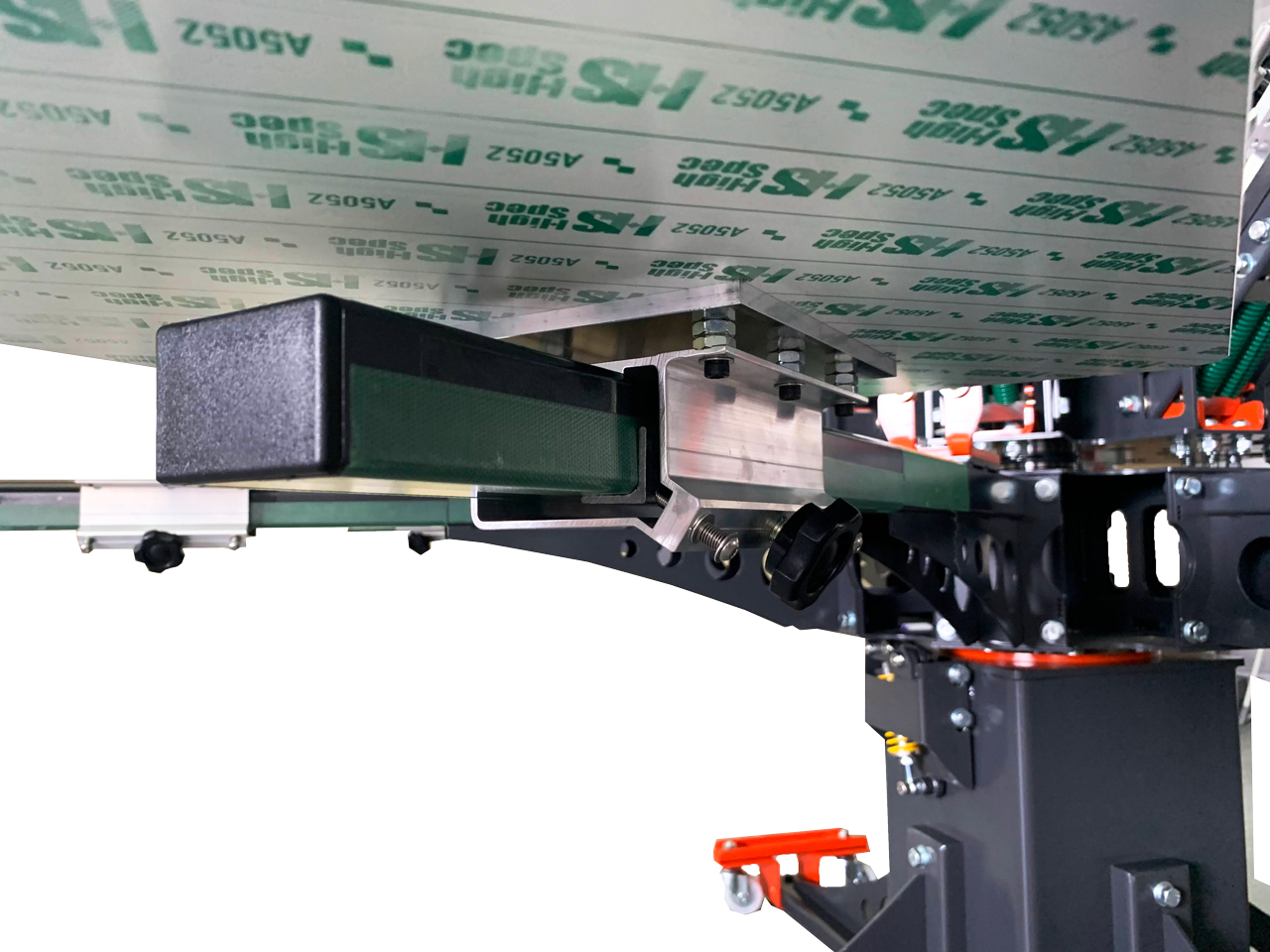

アルミ製プリントボード
- 標準で熱に強く経年劣化の少ない、ラバーシート付きアルミ合金製プリントボードを装備しています。
品名
SAT-660 (6色/6ボード)
SAT-880 (8色/8ボード)
SAT-1010 (10色/10ボード – 受注生産)
豊富な共用オプションパーツ
ATシリーズと共通のオプション
- あらゆるプリントニーズに柔軟に対応可能です。
- プリントボード各種
- キャップホールドアタッチメント (A/Bタイプ)
- ジャケットホールドアタッチメント
- ポケットプリントアタッチメント
- グローブプリントアタッチメント
- サイドクランプ
SATシリーズ専用オプション
- SAT用ローハイトキャスター（移動用）
製品仕様
SATシリーズ 製品仕様
| 機種名 | ヘッド数 | ボード数 | 最大枠巾 | 最小回転直径 | 本体重量 |
|---|---|---|---|---|---|
| SAT-660 | 6 | 6 | 71cm | 256cm | 258kg |
| SAT-880 | 8 | 8 | 50cm | 256cm | 296kg |
| SAT-1010 (受注生産) | 10 | 10 | 50cm | 284cm | 355kg |
| 共通仕様 プリントボード材質: ラバーシート付きアルミ合金製 標準プリントボードサイズ: 40cm x 50cm 版位置合わせ方式: マイクロレジストレーション 版枠調整: オフコンタクト(高さ)・チルト(角度)共に調整ノブ+ロックレバー方式 全高（ヘッド上げ時）: 134cm プリントボード高: 85.5cm |
|||||
※製品の品質向上のため、デザインおよび仕様は予告なく変更されることがあります
Gallery
ジャケットホールドアタッチメント
キャップホールドアタッチメント Aタイプ
キャップホールドアタッチメント Bタイプ
